丝杆升降机的内部构造及工作原理
2025-06-17
丝杆升降机作为一种基础起重部件，因为其结构简单，安装方案，操作起来十分简便，使其应用范围十分广泛，成功替代了传统的液压和气动传动。今天我们来为大家讲解一下螺旋升降机的内部构造和工作原理，让大家更直观的了解到我们的产品，以便后期有需要时可以有更多的设计方案。
首先来说一下升降机的内部构造，：
一、内部构造

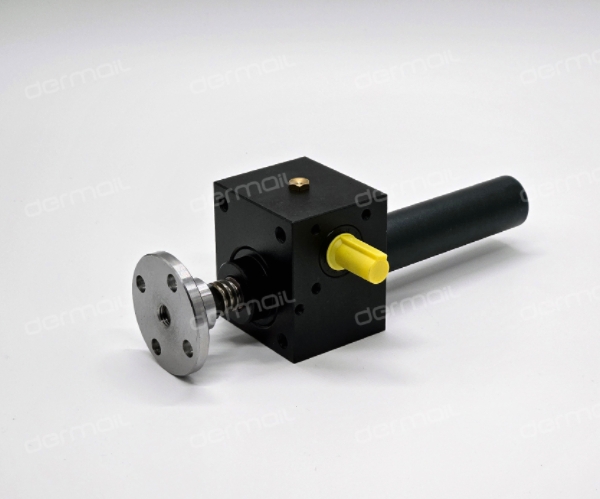

德迈传动丝杆升降机是一种将旋转运动转化为直线运动的机械装置，其核心部件包括：
- 丝杆（螺杆）
- 表面带有螺纹的轴，通过旋转实现直线运动。
- 材质通常为高强度合金钢，表面经过硬化处理以提高耐磨性。
- 螺母（螺套）
- 内嵌与丝杆螺纹匹配的螺旋槽，通过旋转或固定实现直线移动。
- 材质多为铜合金或钢，部分设计采用滚珠丝杆以减少摩擦。
- 蜗轮蜗杆减速机构
- 蜗杆：输入轴，通过旋转驱动蜗轮。
- 蜗轮：与蜗杆啮合，实现减速并驱动丝杆或螺母。
- 特点：自锁性强，传动比大，适合低速高扭矩场景。
- 箱体
- 支撑和保护内部部件，通常采用铸铁或铝合金材质。
- 内部设计有润滑油道和散热结构。
- 轴承与密封件
- 轴承：支撑丝杆和蜗轮蜗杆，减少摩擦。
- 密封件：防止润滑油泄漏和外部杂质进入。
- 输入/输出接口
- 输入端：连接电机、手轮或其他动力源。
- 输出端：连接负载，通常为法兰或螺纹接口。
二、工作原理
丝杆升降机通过蜗轮蜗杆减速机构将输入的旋转运动转化为丝杆的直线运动，具体过程如下：
- 动力输入
- 电机或手轮驱动蜗杆旋转。
- 减速与传动
- 蜗杆带动蜗轮旋转，由于蜗轮蜗杆的传动比大，输入的高速旋转被减速为低速高扭矩输出。
- 丝杆直线运动
- 螺母固定式：蜗轮驱动丝杆旋转，螺母固定在箱体上，丝杆实现直线升降。
- 丝杆固定式：蜗轮驱动螺母旋转，丝杆固定，螺母沿丝杆做直线运动。
- 自锁功能
- 蜗轮蜗杆机构具有自锁性，当负载停止时，丝杆不会因重力或外力下滑，确保安全性。
- 润滑与散热
- 内部润滑油减少摩擦和磨损，箱体设计散热结构防止过热。
三、关键参数与特点
- 传动效率：蜗轮蜗杆机构效率较低（通常30%-70%），但自锁性强。
- 负载能力：可承受较大轴向负载，适合重载场景。
- 精度：普通丝杆升降机精度较低，滚珠丝杆升降机精度更高。
- 速度与行程：通过调整丝杆螺距和减速比，可实现不同的升降速度和行程。
四、应用场景
- 工业设备：如机床、自动化生产线中的升降平台。
- 建筑机械：如升降舞台、门窗开启装置。
- 医疗设备：如手术床、检查台的升降调节。
- 物流设备：如货架、输送线的升降机构。
